经过两个月的激烈角逐,令人期待已久的北京公共空间城市设计大赛2018已落下帷幕,500余份有效作品中共有80余份入围,其中全场特等奖1份,10个地块各有较佳奖1份,优秀奖2份,入围奖5份。 本刊《设计与研究》(D+R)作为此次竞赛的支持媒体,担任“石景山区八角街道腾退空间再利用设计”的媒体观

  经过两个月的激烈角逐,令人期待已久的北京公共空间城市设计大赛2018已落下帷幕,500余份有效作品中共有80余份入围,其中全场特等奖1份,10个地块各有较佳奖1份,优秀奖2份,入围奖5份。

  本刊《设计与研究》(D+R)作为此次竞赛的支持媒体,担任“石景山区八角街道腾退空间再利用设计”的媒体观察员,对项目从竞赛展开,现场调研到设计成果展示进行了全程跟踪。



  同为”面单元”竞赛项目,相比我们此前介绍过的北京展览馆南广场片区,八角街道腾退空间的再利用设计用地现状较为简单,但受到的制约却更明显。



项目所在地位于石景山区八角街道,和本次大赛的其他地块相比,八角的特点可能是“没有特点”,片区内多为安静祥和的多层行列式住宅,但在某种程度上也缺乏适应时代需求的公共开放空间和设施。

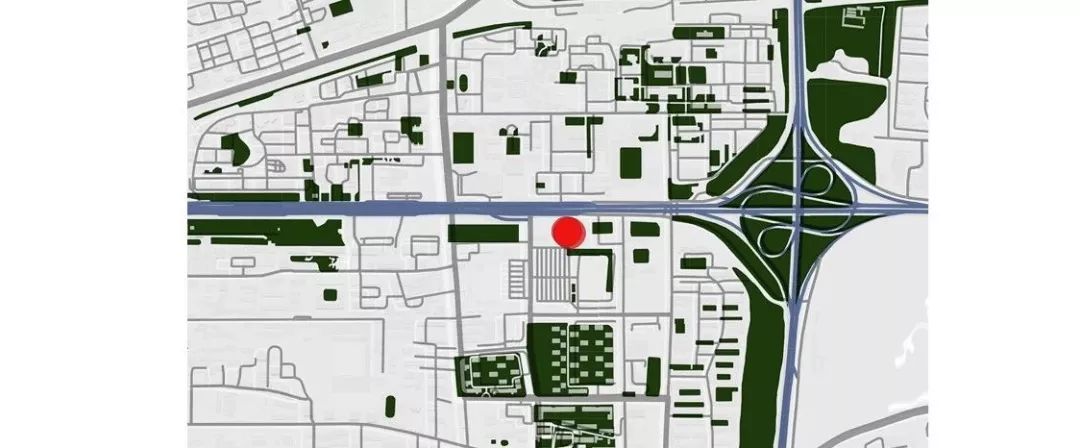

基地概况:占地面积约3公顷,用地性质为G2防护绿地。两座高压线塔矗立于基地之中,按照有关规定220KV高压走廊控制宽度为50米。

周边建筑:北侧为首钢技师学院,南侧紧邻山姆会员店,东侧为石景山自来水公司,西侧为城市用地。

整个街道片区主要为居住建筑,公共建筑较少。

绿化分布:沿阜石路形成断断续续的绿化带,此处的硬质铺地成为其中断点。

待改造的空间位于八角街道中部,被阜石路这一城市快速路和高压走廊与其他城市空间分隔,属于非常典型的“城市缝隙”空间,多年来一直是环境混乱的露天农贸市场——“老山早市”。

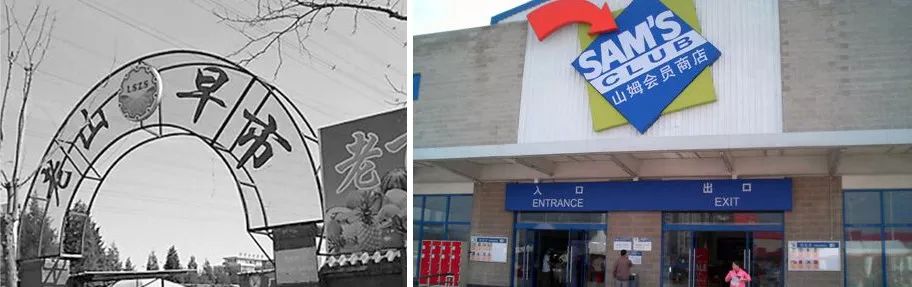

腾退前的老山早市和一墙之隔的山姆会员店

和它的平庸相比,南侧的“邻居”显然名气更大,沃尔玛开设的“山姆会员店”是北京为数不多的会员制仓储式超市,但两处往来的人群和活动很少产生交集,反而在空间和使用上形成了种种藩篱。

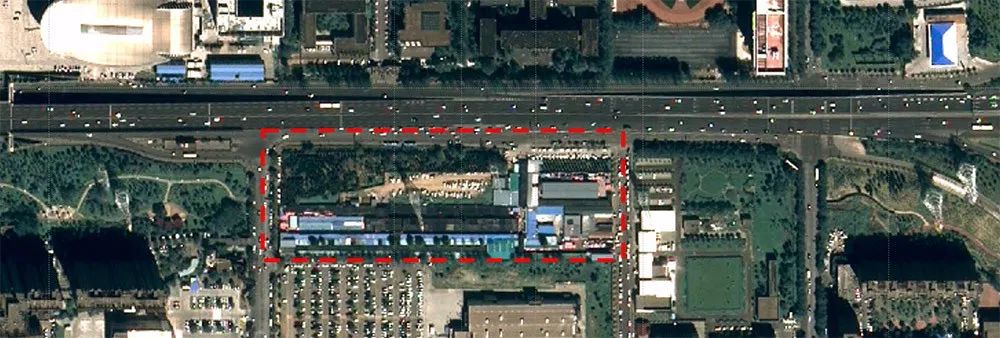

腾退前卫星航拍图

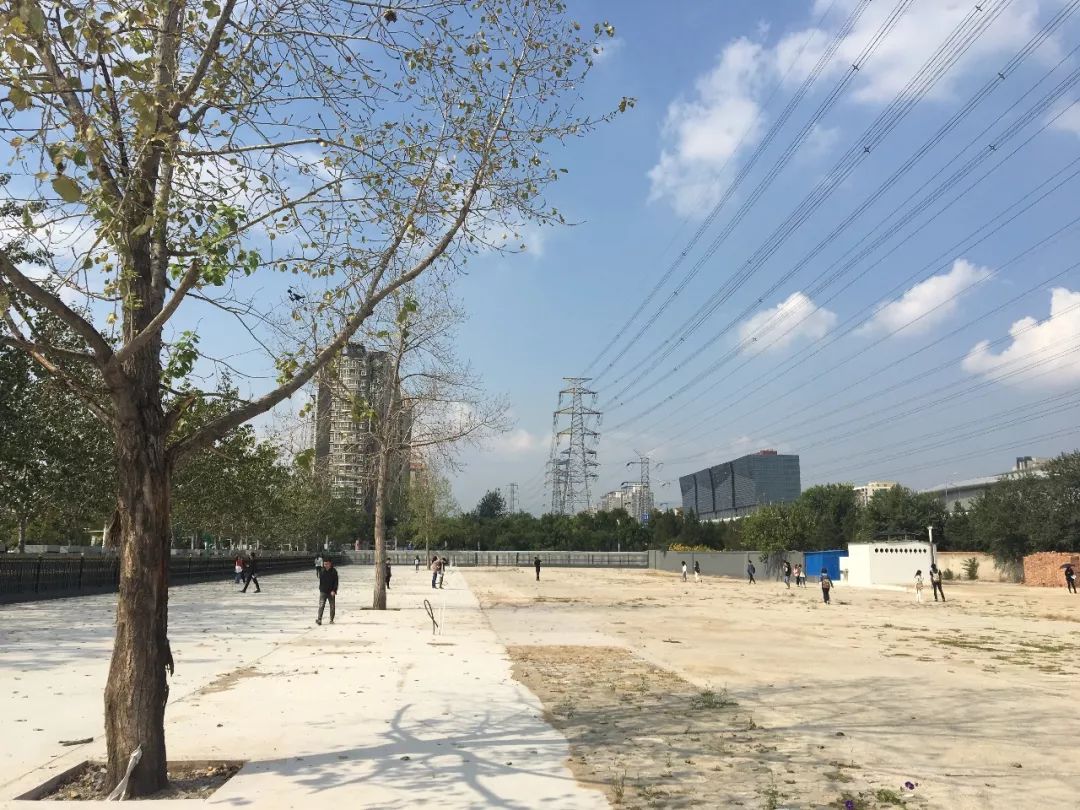

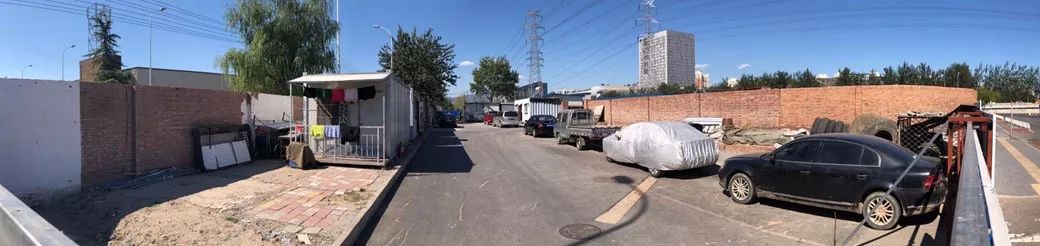

腾退场地内现状

左侧一墙之隔外为沃尔玛山姆会员店

  以机动车为主导的发展模式,把城市空间切分为很多孤岛,高压线选址于此更加剧了这种割裂。大型立交桥和快速路的尺度也明显与密集的居住区有较大差异。而另一方面,众多居民对于休闲体育设施的需求长期得不到满足。老人、儿童和青年人等不同年龄段的居民对休闲设施都有各自的需求。

八角街道腾退空间现状

这一地段多年来的环境都没有得到改善和利用,而来南侧超市购物的人流又非常大,通常还是全家一起出行,如果能在这里形成适宜的活动场地,让老人、孩子都各得其所,年轻人有休闲空间,也能跟商业设施的功能形成互补。这里需要的不仅仅是简单的景观,而是要对城市生活有所补充。

这是一个北京城市中比较平淡而普通的空间,缺乏历史渊源,却有很多限制。原有的农贸市场很有活力,而目前腾退后呈现为空旷而消极的空间,如何以市民生活为支点,让它实现“再生”,是设计中较大的挑战。

  一边是难以逾越的限制条件——高压线、快速路、尺度失衡的周边空间,另一边是市民和政府迫切的需求。

  下面,我们将对获奖作品的详细解读,呈现严格限制条件下,各位参赛选手呈现的多样创意。

较佳奖

缝合城市-八角新乐园

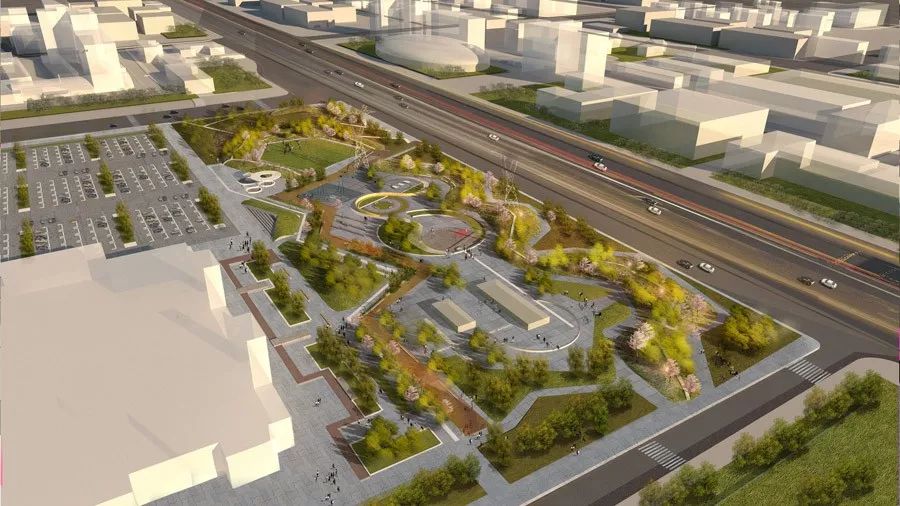

较佳奖“缝合城市-八角新乐园”突出的亮点,是把南侧的沃尔玛超市与地块联系起来统一处理,从而将购物与休闲的活动需求有机地结合起来,改善现有城市空间空间中常见的封闭、割裂状况。

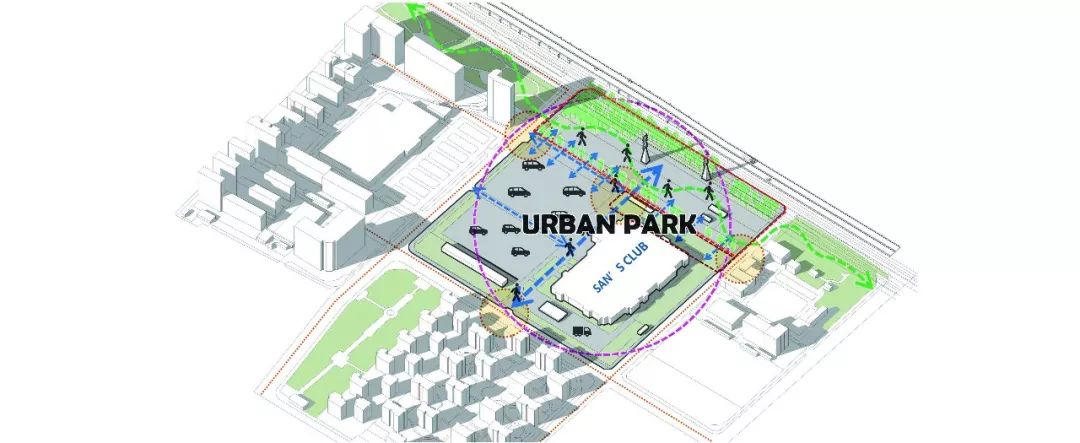

将割裂的功能缝合起来

在现场勘查的时候,他们就发现了地块主要的问题是解决高架桥、防护带、高压线塔和南部商业互联等问题。城市快速路和高压走廊这些基础设施在过去促进了城市的快速发展,却也“无情”地将城市划分成无数孤岛,为生活、交通、生态带来严重问题。

  他们发现,项目用地如果能结合南部超市考虑,地块面积将达到约10万平方米。从互动共治的角度考虑,应该拆除围墙的空间阻隔,协同发展,鼓励政府、企业、市民形成共建、共享、共利的模式,为这个地块乃至整个城市注入更多的活力,因此称之为“同发展”。

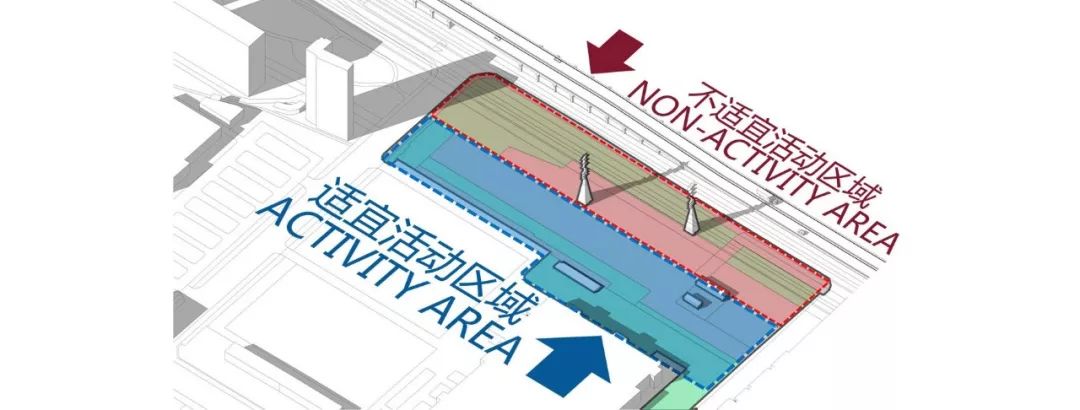

  无法改变高压走廊的存在,但也要减少高压对人的影响,他们于是根据是否适宜活动,将场地划分为南北两个区域,北侧不适宜活动区安排快跑道和雨水菜园,南侧适宜区则为适合长时间停留的活动区,称之为“不将就”。假如未来高压走廊拆除或入地,北侧的留白,也为未来城市的再次更新预留了空间。

下沉与串联

  采用下沉空间来减少高压走廊的影响,并借助荫棚、植物来拉开二者之间在感受上的距离,同时利用海绵城市的生态理念,创造了一个冬奥主题乐园。并用慢行道和快跑道将整个场地串联起来。

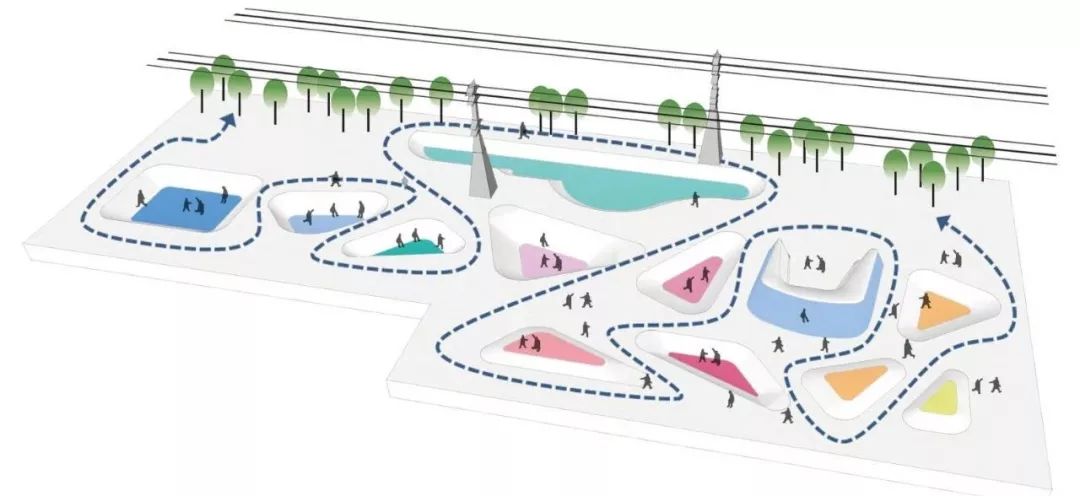

利用下沉空间提供并划分活动场地

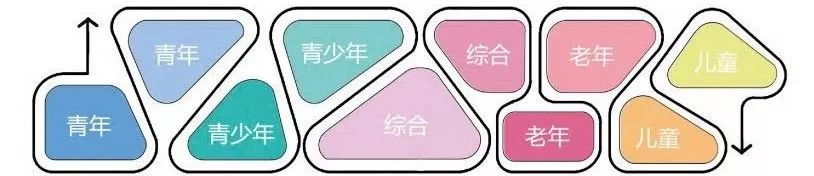

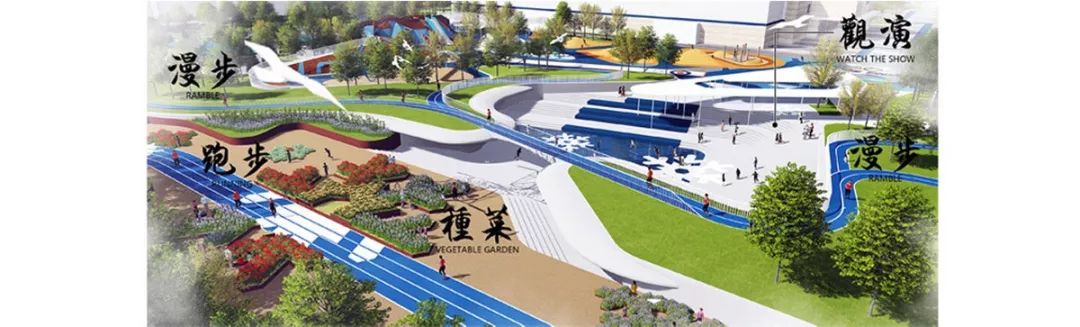

根据不同人群的需求设置功能分区,并实现线性连接

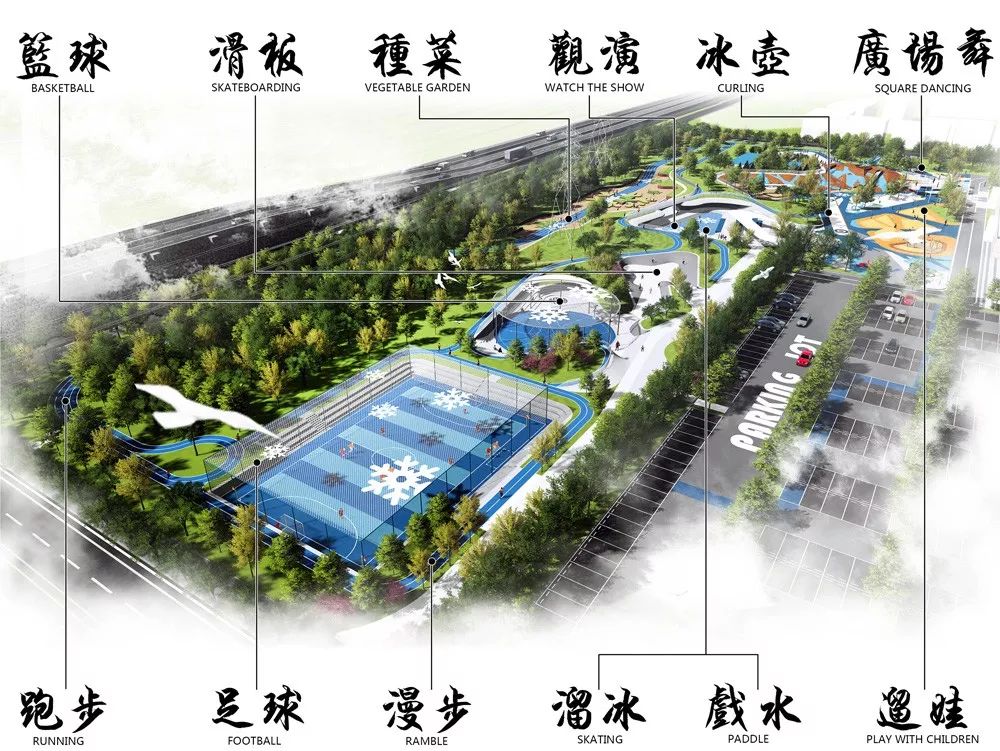

多样共享

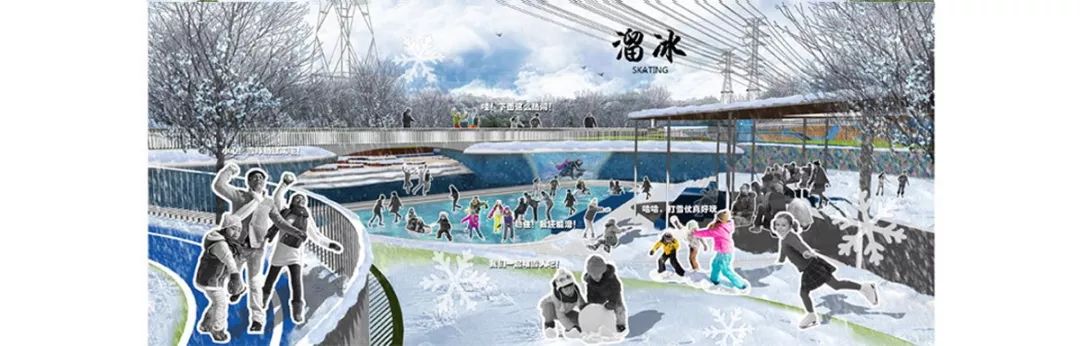

西侧布置有下沉式的足球场、篮球场、滑板场。中心区是一个下沉式的多功能互动区,有全季水冰场、多媒体互动墙等,冬季滑冰,夏季薄水面嬉水。其北侧是利用雨水收集为浇灌水的都市菜园。

场地中设置了奥运规格的冰壶场地,新型材料让市民在一年四季都能参与到冬奥项目中来,让冬奥走进人们的生活。东侧儿童乐园和老年人的活动区域布置在相邻的位置,有效拉近老人与儿童的距离。

设计希望通过“八角新乐园”的建设,为居民提供一个愉快的、可以全年龄参与的空间,将城市有机地缝合在一起,并且延展和生长下去。

 设计团队

成员

修广毅 赵振 谭营营 李思雨 黄宗文

获奖单位

深圳奥雅设计股份有限公司

设计者说:

  “2018年是我在北京生活的第15年,作为一名普通的市民,我希望它更美好,而作为一名职业的设计师,我有责任让北京变得更美好。 我们本身工作的项目类型就是城市公共空间的建设,在新的北京总规中也发现了城市腾退空间再利用这样的重要课题,对于创造城市新活力乐园很感兴趣,于是选择了八角地块。

新时代的背景下,城市化建设也进入了新的阶段,城市公共空间品质的提升将成为行业新的发力点。从启动会上各界代表的发言,我们看到项目的本意其实就是政府对改善居民生活环境的渴望。

我们希望改造厚的场所能成为八角地区的新地标,为城市增添魅力,所以称之为‘八角新乐园’。 ”

优秀奖

2022



  相比较佳奖的“下沉”,优秀奖“2022”则反过来用“抬起”解决问题,可谓异曲同工。

  设计者鲁超峰,是一位年轻的建筑师,刚一毕业,他就接连参与了好几个2022北京-张家口冬奥会的比赛场馆设计,对于体育设施的设计有足够的了解,对冬奥建设更是充满热情。

  在鲁超峰看来,八角地块可发挥的空间很大,但场地存在的各种问题也很明显:周围物理空间和建筑尺度都比较大,街道尺度也过于宽大,与居民区较远;用地地势较平,识别性差。

     如何将一个物质条件不佳的场所变成一个自然、充满活力的公园,并且创造属于石景山八角的场所?他发现其中蕴藏着许多可能性:项目地块正处于长安街西景观带上,既串联了西边冬奥组委首钢基地,也将用地东侧和西侧的慢行系统衔接起来。

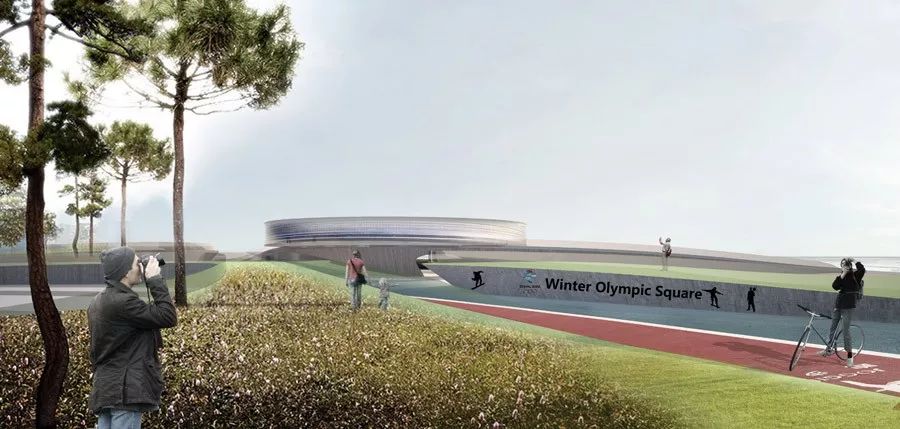

  将体育主题的场所空间作为2022冬奥会主题的展示公园,既满足了周边百姓的需求,也可以使之成为冬奥文化的宣传展示场所。赋予公园另外一种属性,成为设计的切入点。

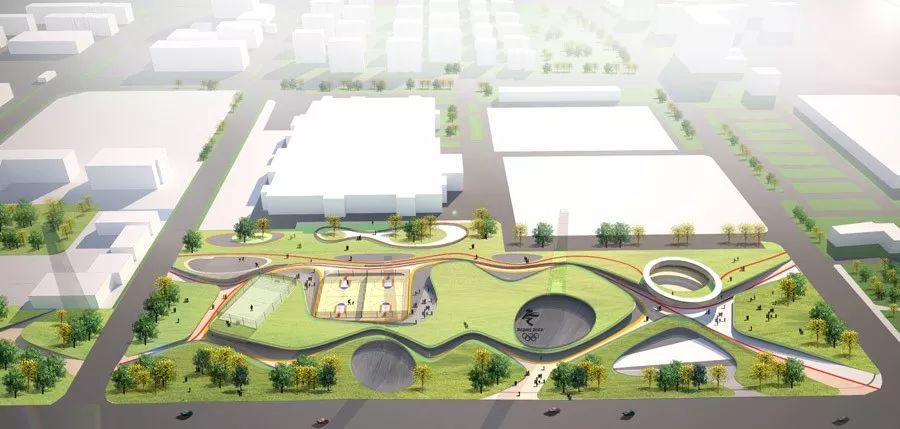

     场地内建立起伏的自然地形,隔绝场地北侧的不利界面,自然的面向南侧有力界面。地形犹如从大地上生长出来,被自由的环形跑步道和线性慢行系统所分割,形成若干个景观草坡,景观草坡的挡土墙采用清水混凝土,既是景观挡土墙,也是冬奥历史的展览墙面。

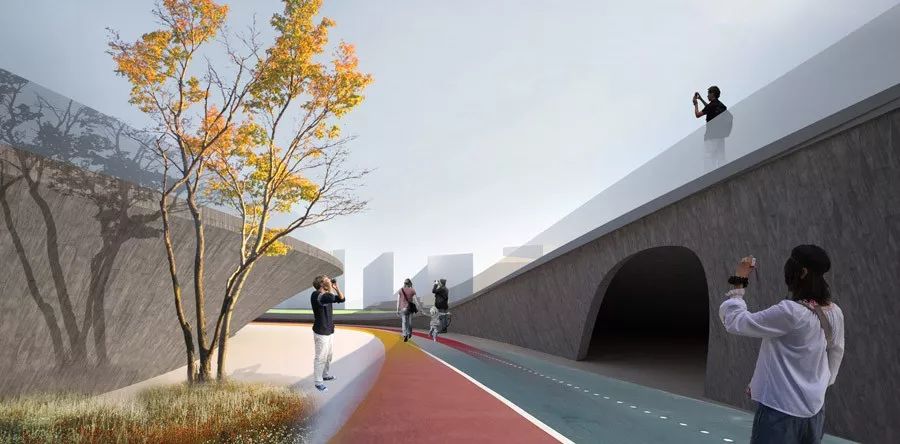

  草坡增加了漫步区域,景观草坡之间的路径空间尺度适宜,改变了原有场地大尺度物理空间现状,路径本身个别区域放大,形成室外篮球场、冰场、轮滑广场、冬奥广场、趣味空间、交流场所等节点,形成一个富有活力的自然艺术公园。



方案既要考虑前瞻性也要保证落地性,设计因此用尽量简单的设计语言实现目标,公园内的一部分休息座椅是地形变化直接形成的,草坡景观也同时兼为功能用房的屋顶。“度”的把握成为设计的原则。

设计人

鲁超峰

获奖单位

北京市建筑设计研究院有限公司BSD设计所

设计者说:

  “我对于这个竞赛题目很感兴趣,在北京生活五年多,对北京的印象,这里大部分是大院式或者围墙式的街区、消极的街道空间,让人想要停留休憩的街道和公共空间较少,城市主要是以建筑为中心的。而欧洲很多国家的城市,以街区为中心,街道和建筑之间有着很好的停留场所,无论是路径、广场还是建筑与城市的灰空间,都是吸引人的场所。人们在场所里的活动,本身也成为了城市的一种风光,我认为这样的城市空间是我们所需要的积极的城市。

  作为建筑师,我想关注城市,通过参加这次竞赛,为北京的公共空间出一份自己的想法。而且,地块的竞赛内容要求涉及到体育主题,我目前工作内容是做体育建筑,在平时的工作积累中就有很多想法,正好可以通过这次竞赛表达出来。”

  另一份优秀奖作品“Skating Park”,是来自”隔壁学校“北方工业大学的作品。距离的优势,使北方工大在参赛和获奖者中都占了很大比重,而对环境的熟识和对改造身边空间的渴望,也让他们的设计很能切中要害。

优秀奖

Skating Park

  Skating Park团队把自己的设计理念总结为三点:滑板碗池、织补绿化景观带和下沉空间,希望通过它们重新激发场地活力。

  虽然参赛的三个女生都不玩滑板,但平时在学校她们就常常见到在局促的小空间苦练滑板的同学,不同大小、形态的滑板碗池就是从中吸取的灵感。下沉的碗池还能自然形成半地下的灰空间,加大与高压线塔的距离。

年轻人的滑板梦想和目前已被关闭的老山滑板场

  空间的组合变化,使人们感觉自己被广场、碗池、活动空间、绿化空间包裹着,并可以自由探索空间使用,而这些丰富的空间形式为人们提供高利用率、高组合性、高复合的使用方向。

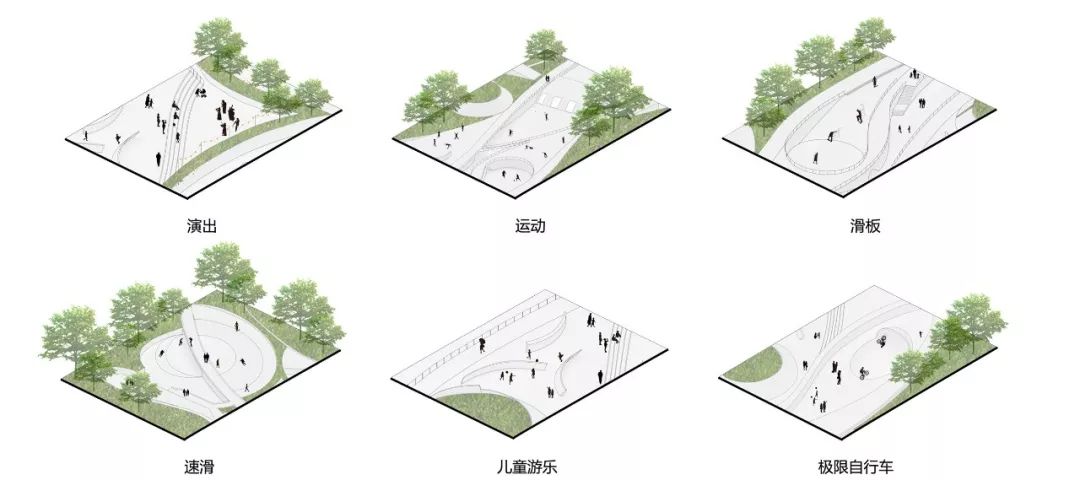

多样化的活动

  设计有三个主要出入口,两个地下停车场出入口,交通便利。首层设有入口广场、休闲广场、混凝土景观场地和儿童乐园。地下层则通过北侧碗池场地通过滑道下沉3米,本身较低达到-9米,西侧由三个坡度不同的滑道组成,包围一个下沉3米的运动广场,南侧紧邻入口的滑道到达-4.5米。整体同时通过拥有1米缓坡的东西向长条广场连接。在长条广场中部,设置两个局部灰空间满足菜市场功能。

  设计除满足运动、休闲、游憩等常规公园功能,仍希望提供一定小型的菜市场功能。平时满足轮滑、滑板、极限自行车等常规和难度练习需要,冬季可以开展滑冰、滑雪特色冰雪项目练习。

设计团队

成员

周畅 李颖 于天禾

指导教师

王小斌 于金鹭 罗丹 任雪冰

获奖单位

北方工业大学

设计者说:

  “我们学校离项目地块很近,从教室的窗户就能看见场地,于是构思的时候就常常趴在窗户上,久久地凝视着它。在踏勘之前,我们想过不少主题,但真正进入现场,场地给我们的排名前列印象真是太平整了,是那种让设计师绝望的空旷、什么也没有的水泥地。但经过了启动会,听到市民的意见,我们明白,解决居民的现实问题比别的都更重要。

  作为建筑专业的学生,我们在设计中进行了大量的分析,也专门做了设计模型,因为我们希望自己的思路和逻辑是站得住脚的,分析和模型能够让我们对设计有更全面和更深入的了解。”

  除了较佳奖和优秀奖,5份入围奖作品的设计也在充分满足地段需求的基础上,各自选择了独特的切入点。

[ 入围奖 - 腾退腾舞 ]

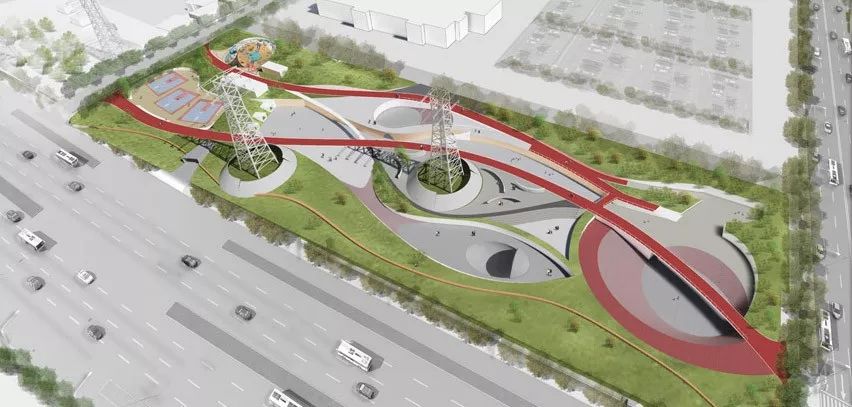

  用地的北边紧靠高架桥,从视觉角度考虑,方案以“起伏”呼应“起伏”,从地面匍匐而腾空的红色跑道将成为地区较具吸引力的标志。石景山区是北京绿化率较高的地区,设计也以打造城市中的“森林”为目标,改变以往首钢重工业污染的刻板印象。慢跑道环绕、循环,在有限的空间中提供更多的运动可能。为了避让高压走廊,运动场地集中于南侧,并在塔座处填方成丘,减少可视范围,并挖方为池,减弱高压塔带来的压迫感。塔座周围用层层景观墙环绕,使人们从心理上“远离”高压塔。

  设计团队 宁方阳 李怡憬 孙羽茜 恩克金

  指导教师  徐怡芳

  获奖单位  北京建筑大学

[ 入围奖 - 圈儿里 ]

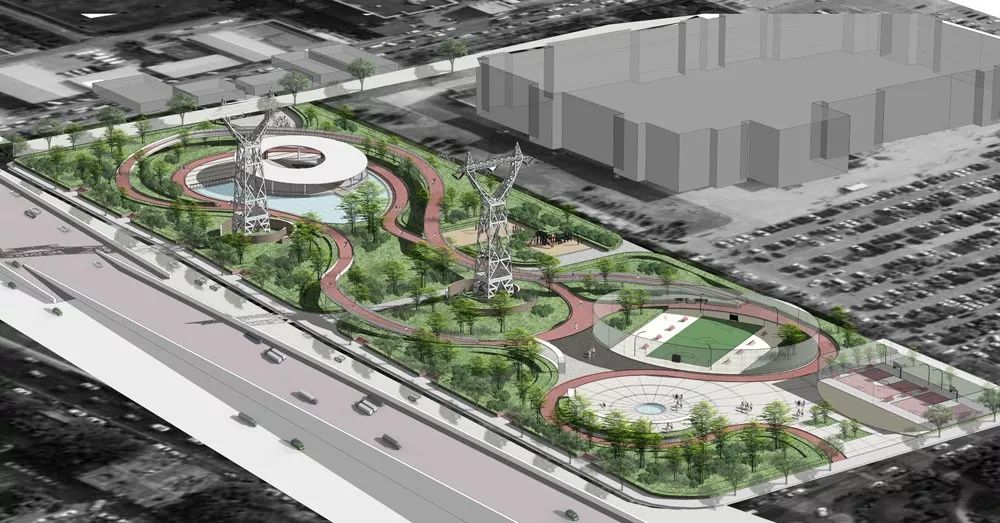

  方案从激发城市活力的角度出发,用参数化城市环境的方法,以“曲水流觞”以及西山永定河为基础形态来源,结合场地特点和需求,布置多种场地功能模块,打造不同尺度社区活力圈儿,抵抗不利条件,提出一个对于在不利城市因素影响下公共空间改造的通用策略,可适用于大量城市腾退绿地的散点式改造。

  设计团队  王柄棋 司文 孔祥慧 张潇予

  指导教师  王小斌 于金鹭

  获奖单位  北方工业大学

[ 入围奖 - 谁的花园 ]

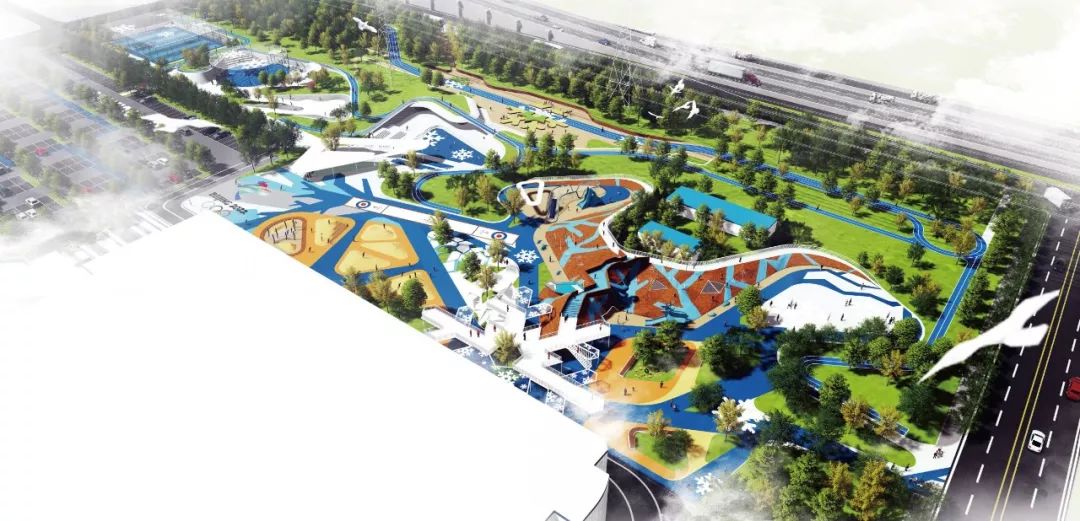

  谁的花园?——我们的花园。来自近旁北方工业大学的团队,因为对地块的了解和慧及邻里的想法,选择加入竞赛。他们以设置展板的方式在人视高度遮挡高压线,根据居民走访,设计了宠物私属空间、低景观照明、护眼照明。并且根据山姆会员店的需要,设计了儿童区、食品展示区。提供“相互监督”的看护模式,让大人“脱离”孩子,孩子尽情玩耍。以“静水之湖”打造冬日滑冰、夏日消暑场所。

  设计团队 高宇辉 屈明 钱阔 柳赏

  指导教师  梁玮男 李婧

  获奖单位  北方工业大学

[ 入围奖 - 环趣·八角 ]

  利用竖向空间,打造了空中环道、地面中心主轴、下沉运动广场一体的立体运动空间,将各个功能区有机串联,钢结构环道组成抽象的冬奥会符号“冬”字。场地依据东西向划分为休闲柱廊、开放大草坪、趣味儿童天地、下沉体育广场、老年养生活动、露天小舞台等。下沉体育空间配备有滑板坡道、仿真滑冰场、综合性篮球场和五人制足球场。为儿童乐园提供在儿童乐园内规划有坡道、攀爬平台、秋千、植物认知园等设施。为全年龄段居民提供全天候户外运动空间。

  设计团队 唐俏岚 孙钰蘅 谢展 李泽宇

  获奖单位  中国中元国际工程有限公司

[ 入围奖 - 漫步云端 ]

  在尊重自然环境的基础上并改变局部小气候,获得更多景观可能性,同时使用创新技术和智能绿色能源。城市居民可以通过移动设备预订体育场馆、与朋友见面、在线自由组队、实时查询人数。以冬奥展示界面和高压塔改造的展示景观,加强了公园冬奥地标形象。

  设计团队 武思澈 刘人玮 钱煜文 孙源 李悦 刘岩 罗雅婷

  指导教师  高洁 周艺南

  获奖单位  北京交通大学

  希望这些方案提供的创意,能够协助石景山区在近两年疏解整治成果的基础上,科学合理地使用拆违腾退后的城市公共空间上来,积极塑造高品质、人性化的公共空间。

  让我们共同期待充满活力,充满创意的城市空间,期待新时代的新起点!
